一、產品應用

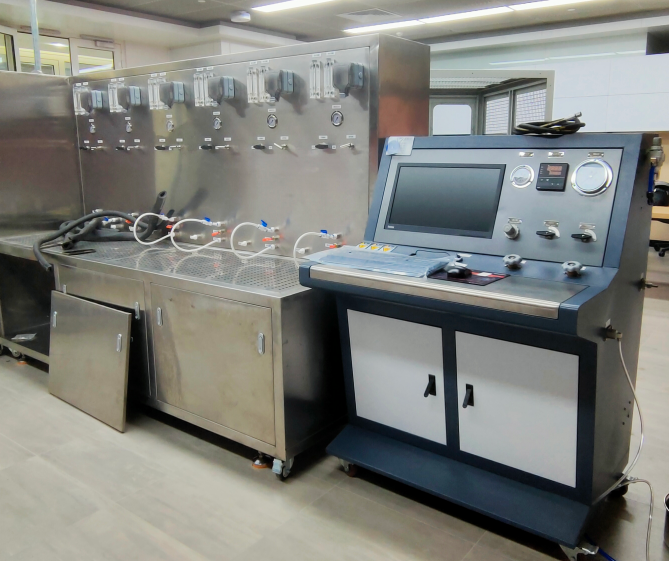

濟南思明特科技有限公司研發的凈水機整機水效性能檢測臺評價。適用于產線與實驗室測試使用，設備操作簡單，無須專人操作。測試系統采用上位機 Labview 系統，主體由獨立 12 工位整機檢測平臺、恒溫恒壓供水系統、數據采集系統、中控柜等主要部件組成。
二、凈水機整機水效性能檢測臺特點
檢測平臺機架采用鋁型材拼裝而成，總體結構設計采用分體式結構，水效檢測臺為一體式 12 工位設計。設備封板為 304#不誘鋼。設備整體外觀協調且美觀大氣。內部管路采用保溫防腐型 PPR 管與保溫防腐水桶組成。設備維護方便，輸出接頭采用飲水器快插式安排，方便高效。所有主要元件進行防銹處理。
檢測平臺水電離，采用 PLC 控制 17 寸觸摸屏電腦控制動態顯示，通過測試系統，以實時檢測與控制所測試的進水壓壓力、出水壓力、供水溫度、出水流量、振動、堵轉壓力等測試參數。并可記錄相關檢測參數，試驗數據的自動采集和處理功能，自動建立試驗數據庫，可隨時查詢，數據自動保存。可實時顯示測試參數，同時存儲和記錄測試結果，如測試數次、試驗壓力等；用戶通過 USB 進行導出。
三、水機整機水效性能檢測臺參數
1、試驗工位：12 工位
2、出水口：2 分管/3 分管管路 3 條獨立管路（加標水 1 路，自來水 1 路、純水 1 路）
3、單臺機器檢測次數:1---99999 次可設定
4、耐水壓試驗壓力 0.05---1.5MPa 精度 0.2 級 壓力傳感器量程：0-2.0Mpa5、凈水器工作電壓：AC 0--300V 最大功率：2100W （變頻電源 ：客戶提供）6、凈水器工作電流：AC 0--20A
7、流量檢測范圍:一級 0.01-5.6L/min 二級 0.45-15L/min 精度：0.01L
8、單臺單次檢測時間: 0-999999S 可調
9、控制方式:12 工位獨立控制
10、通斷時間設定范圍：0-999999S 可調定
11、供水水溫控制范圍：5 度- 60 度范圍可設定
12、控制方式：PLC 控制 +17 寸觸摸屏
13、水箱：PE 水箱 3 個（純水水箱 1 個，配比水水箱 1 個，自來水 1 個 ） 1000L/個
14、管路與電磁閥：PPR 耐腐+PVC 耐腐 防腐型電動閥控制
15、溫控檢測范圍：0-100 度 K 型
16、數據采集方式：數值+曲線
|
