一、應用范圍：
???????

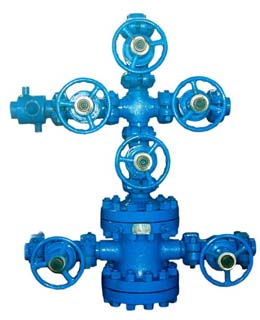

0-280Mpa 液壓試驗， 能夠滿足鉆井防噴器、采油（氣）樹和井口裝置、節流和壓井管匯等產品的出廠檢驗，并同時能夠滿足上述產品的功能試驗。本型號液壓試驗臺適用于石油工程的管材，防噴器、閥門、采氣井口裝置、管匯、井下工具及航空、科研機構和各個行業等各類壓力容器的氣密性檢測。設備遵循標準和要求

二、試驗標準 :
SY/T5053. 1 ～ 2000 防噴器及控制裝置，防噴器
SY/T5127 ～ 2002 井口裝置和采油樹規范；
API Spec 16A /ISO 13533 鉆通設備規范；
API Spec 16C 節流和壓井管匯；
API Spec 6A /ISO 10423 采油樹和井口裝置。
公共安全行業標準及部對安全防范工程管理要求
數據采集軟件 ：
1、設備壓力可以調節與控制。
2、可以配置視頻監控通過視頻遠程監控。
3、所有承壓零件都采用國際知名品牌的標準零件，無任何焊接連接，方便拆卸，安全系數高，壽命長、便于維護。
1、驅動氣壓范圍：0.1-0.69 Mpa；且輸出壓力和驅動氣壓成正比。
2、耗氣量：1.6Nm3/min
3、壓力測試范圍：0—280Mpa，根據客戶實際需求，選擇相對應的壓力。
4、工作介質：水/液壓油。
5、可根據客戶需求選擇配置計算機數據采集以及控制裝置。
五、型號選擇
型號： |
試驗壓力 |
控制方式 |
試驗介質 |
| SUP_JKXT_35 |
35MPa |
手動／自動 |
水/液壓油 |
| SUP_JKXT_70 |
70MPa |
手動／自動 |
水/液壓油 |
| SUP_JKXT_105 |
105MPa |
手動／自動 |
水/液壓油 |
| SUP_JKXT_140 |
140MPa |
手動／自動 |
水/液壓油 |
| SUP_JKXT_210 |
210MPa |
手動／自動 |
水/液壓油 |
| SUP_JKXT_280 |
280MPa |
手動／自動 |
水/液壓油 |
便攜式氣動試壓泵系統
配置有圓盤記錄儀可以實時記錄壓力試驗數據，重量輕30kg內。實現水壓壓力高可到280MPa.可滿足防噴器，采油樹，井口裝置的現場試壓。
