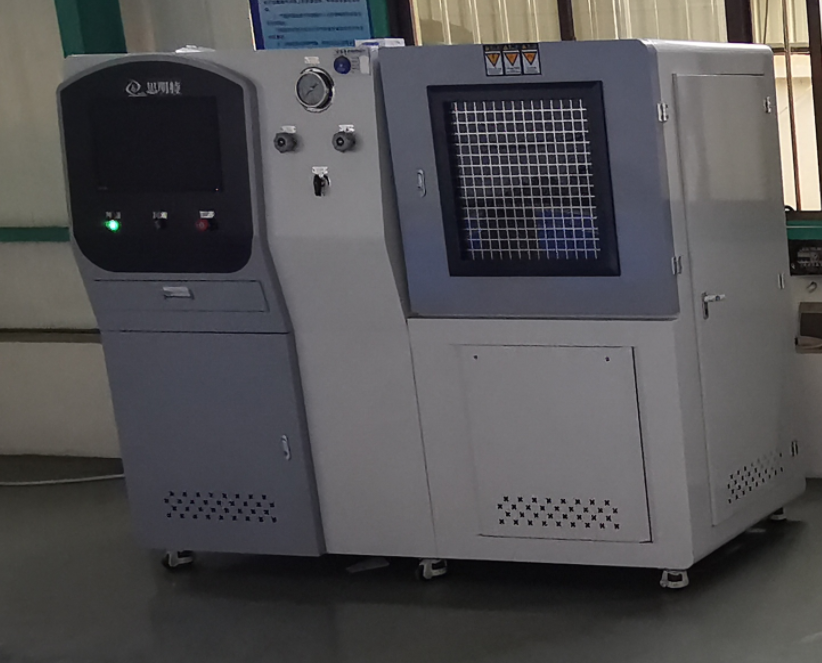

切斷閥耐壓測試臺

一、產品應用

濟南思明特科技有限公司研發的切斷閥耐壓測試臺用于電磁式燃?xì)饩o急切斷閥的承壓件強度測試，滿足 GB 44016-2024《電磁式燃?xì)饩o急切斷閥》6.4 承壓件強度和 7.4 承壓件強度檢測要求。

二、切斷閥耐壓測試臺特點

采用分體式設計，將操作控制臺、待測閥夾緊臺、管路與控制閥門等核心部件獨立布局。
通過PLC控制系統或工業計算機，實現測試流程的自動化。操作人員僅需設置參數（如試驗壓力、保壓時間），設備即可自動完成加壓、保壓、泄壓等全流程，并實時記錄壓力-時間曲線。部分設備還支持多工位同步測試，大幅提升檢測效率。
配備高精度壓力傳感器和數據采集模塊，采樣頻率可達1000點/秒，確保捕捉瞬態壓力變化。測試數據可自動存儲并生成Excel或PDF報告，便于質量追溯和統計分析。
操作面板配備紅色急停按鈕，可在突發情況下迅速切斷動力源，確保設備快速泄壓至安全狀態。

三、切斷閥耐壓測試臺參數

1．高壓檢測部分
1.1 量程范圍：0～0.8MPa ，精度 0.25 級
1.2 分辨率：1Pa
2．低壓檢測
2.1 量程范圍：0～0.1MPa ，精度 0.25 級
2.2 分辨率：1Pa
3．計時器：精度 0.01s
4．水槽內部尺寸長寬高不小于 550×250×200（mm），并且配防護罩；
5．試驗介質：純凈水
6．適應規格：
6.1 法蘭連接和螺紋連接兩種規格
6.2 兼容 DN15，DN20，DN25 和 DN32 規格，觸控屏操作，設定目標壓力后可以
根據設定速度緩慢加壓至目標壓力并保壓；
7．整機測試精度：0.4 級
